휴-젯트펌프

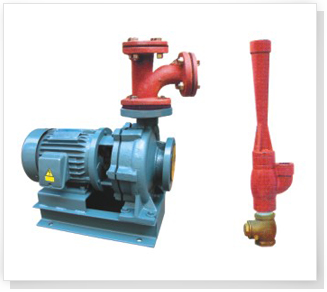

휴-젯트펌프(Fu Jet Pump) SJZ-TYPE

이미지명

심볼 및 마크

이미지명

적용분야

  • 지하수개발용, 심정양수용, 고온양수용

  • 보일러급수용, 고압급수용

주요특징

  • 휴제트펌프는 흡입양정을 단축시키므로 양수효율을 높일 수 있습니다.

  • 우물속에는 가중체가 없으므로 고장의 염려가 없습니다.

  • 끓는 물도 흡입하여 보일러에 직접 급수할 수 있습니다.

  • 복수시설이 간단해지며 설치비가 저렴합니다.

  • 저수위의 물을 흡상할 수 있습니다.

  • 100℃에 가까운 온수도 젯트관을 설치하므로써 흡입과 고효율운전이 가능합니다.

  • 소형이므로 설치, 점검, 보수가 용이하며 타 펌프에 비해 고장율이 거의 없습니다.

기본사항

사양 / 형식 SJPE
최대토출량(MAX CAPACITY) 0.3㎥/min
최대전양정(MAX HEAD) 111m
사용온도(TEMPERATURE) 최대 100 ℃
회전수(REVOLTION) 3450rpm
플랜지(FLANGE STANDARD) RF형(KS B 1511, 10kg/c㎡)

표준사양

[ 우물용 ]

형식 MOTOR(HP) 유량(㎥/min) 흡입양정(m) 토출양정(m)
SJZ 50 X 40 X 32 5 0.06 20 36
SJZ 65 X 50 X 40 7.5 0.12 20 38
10 25 45
SJZ 80 X 65 X 50 10 0.20 20 40
15 28 55
20 36 75

(회전수 : 3450rpm, 싸이클 : 60Hz)

[ 보일러용 ]

형식 MOTOR(HP) 유량(㎥/min) 양정(m) 보일러용량(kg/h)
SJZ 65 X 50 X 40 5 0.08 50 1,000 ~ 2,000
7.5 70 1,000 ~ 3,000
10 80 1,000 ~ 3,000
SJZ 80 X 65 X 50 10 0.16 60 3,000 ~ 8,000
15 0.20 80 3,000 ~ 8,000
20 100 3,000 ~ 8,000

(회전수 : 3450rpm, 싸이클 : 60Hz)
